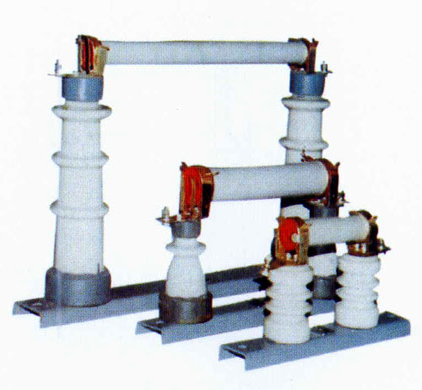

本產品適用于輸電線路及電氣設備的短路和過載保護 。

基本參數

額定電壓 KV	3					6					10					35
額定電流 A	20	100	200	300	400	20	75	100	200	300	20	50	75	100	200	7.5	10	20	30	40
最大開斷電流 KA	40					20					12					3.5
最小開斷電流 A	無	1.3ln				無	1.3ln				無	1.3ln				無	1.3ln
三相最大斷流容量MVA	200
開斷最大短路電流時最大電流峰值KA	6.5	24.5	35		50	5.2	14	19	25		4.5	8.6	15.5			1.5	1.6	2.8	3.6	4.2
過電壓倍數	不超過2.5倍相電壓

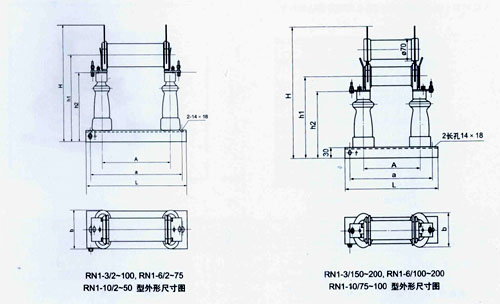

外型及安裝尺寸

產品型號	額定電壓kv	額定電流A	主要外型及安裝尺寸							管數
			A	a	L	h2	h1	H	b
RN1-3,6,10,35	3	2,3,5,7.5,10,15,20	220	400	450	150	190	221	80	單管
		30,40,50,75,100	270				200	269
		150,200						353		雙管
		300,400						344	180	四管
	6	2,3,5,7.5,10,15,20	320	500	550		190	221	80	單管
		30,40,50,75	370				200	269
		100,150,200	470	600	650			353		雙管
		300,	370		550			344	180	四管
	10	2,3,5,7.5,10,15,20	420		650		190	221	80	單管
		30,40,50	470				200	269
		75,100						353		雙管
		150,200						344	180	四管
	35	7.5,10,15	620	825	870	410	465	604	132	單管
		20,30,40								雙管
