結構

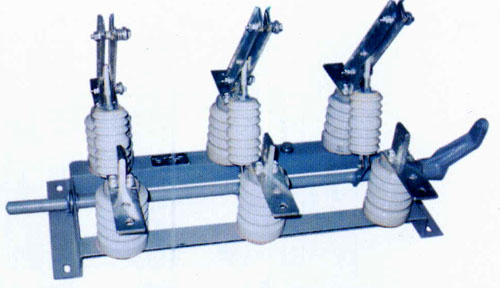

GN19-10型戶內三相高壓隔離開關由底座、支柱瓷絕緣子、操作瓷絕緣子和導電部分組成。
GN19-10C型戶內三相高壓隔離開關由底座、支柱瓷絕緣子、瓷套、操作瓷絕緣子和導電部分組成。
基本參數
| 型號 |
產品代號 |
額定電壓kv |
最高工作電壓KV |
額定電流A |
動穩(wěn)定電流KA（峰值） |
4s熱穩(wěn)定電流KA（有效值） |
重量kg |
| GN19-10/400 |
71100 |
10 |
11.5 |
400 |
31.5 |
12.5 |
27 |
| GN19-10/630 |
71101 |
10 |
11.5 |
630 |
50 |
20 |
28 |
| GN19-10/1250 |
71102 |
10 |
11.5 |
1250 |
100 |
40 |
52 |
| GN19-10C1/400 |
71103 |
10 |
11.5 |
400 |
31.5 |
12.5 |
39 |
| GN19-10C1/630 |
71106 |
10 |
11.5 |
630 |
50 |
20 |
40 |
| GN19-10C1/1250 |
71109 |
10 |
11.5 |
1250 |
100 |
40 |
70 |
| GN19-10C2/400 |
71104 |
10 |
11.5 |
400 |
31.5 |
12.5 |
39 |
| GN19-10C2/630 |
71107 |
10 |
11.5 |
630 |
50 |
20 |
40 |
| GN19-10C2/1250 |
71110 |
10 |
11.5 |
1250 |
100 |
40 |
70 |
| GN19-10/1000 |
|
10 |
11.5 |
1000 |
80 |
31.5 |
49 |
| GN19-10C1/1000 |
|
10 |
11.5 |
1000 |
80 |
31.5 |
65 |

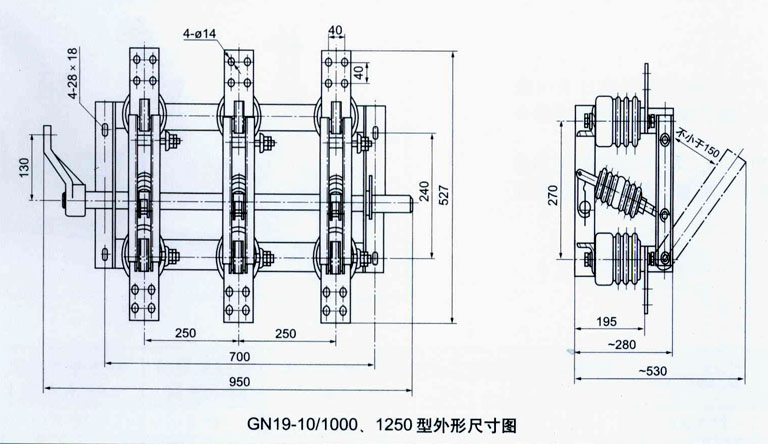

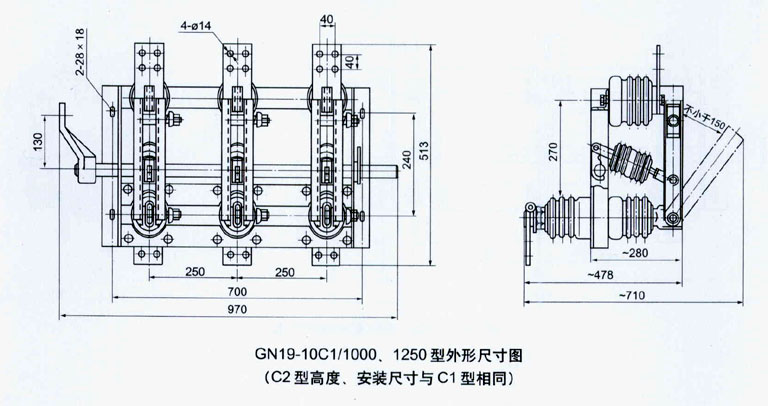

外型及安裝尺寸
